一體化預制泵站的設計原則

2021-01-28

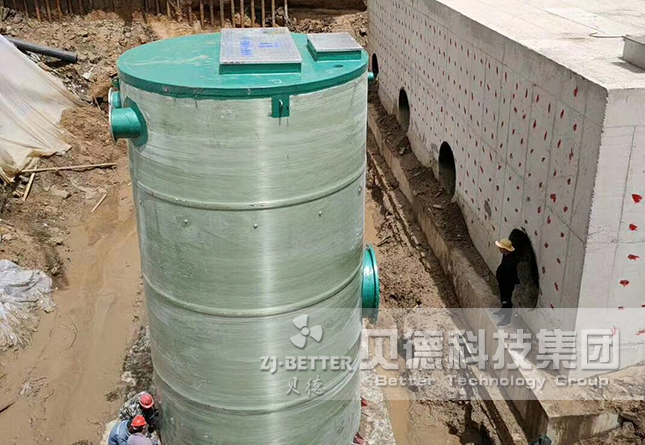

一體化泵站又名智能一體化預制泵站，是專門為城市雨水收集與輸送以及城鎮污水提升而設備的。泵站是能提供有一定壓力和流量的液壓動力和氣壓動力的裝置和工程稱泵和泵站工程。排灌泵站的進水、出水、泵房等建筑物的總稱。預制泵站是生產廠家整套提供，預制出廠，適合于中小型泵站，相對于傳統泵站土建成本低，不影響周邊環境。一體化預制泵站目前國內的生產廠家非常多，魚龍混雜，質量參差不齊，選擇一體化預制泵站的廠家首先要看廠家做過哪些案例，必要的時候要去廠家看一下實際的生產車間是什么樣，是否具備相應的生產能力。

一體化預制泵站的設計原則

一、一體化泵站基本設計原則

（1）總體布置應合理，特別是排灌結合或自排、自引與提水相結合的泵站以及閘站結合的泵站，在布置上應力求緊湊，充分利用建筑物進行調節。

（2）在泵型的選擇上應力求使泵站設計揚程與水泵額定揚程相一致，且滿足灌溉與排水流量的要求。并盡量選用技術上先進的泵型，以保證泵站裝置效率高，運行費用省。同時所選用的泵型應是比較成熟的泵型，有一定的運行實踐，應盡量避免選用試驗泵型。

（3）泵型的選擇要充分考慮一體化泵站的用途和工作性質。對那些年工作時間較長的灌溉和補水泵站應選擇高效區范圍寬, 且效率高、汽蝕性能好的泵型。對那些以排澇為主的泵站則應選擇工作性能可靠、結構簡單的泵型。

（4）工程布置應盡量采用正向進水，確保每臺機組的進水條件良好，流態均勻。在工程布置上不得不采用側向進水時，在設計中應盡量延長側向進水口與水泵的距離，并采取一定的導流措施。

（5）出水池的設計應盡量避免急彎而引起水流撞擊、壅高。壓力水箱的設計應避免各出水管道水流的相互沖擊而增加能量損耗。

（6）應盡量采用當?shù)乜衫玫慕ㄖ牧?。設計應保證施工簡單、方便，且工程投資較少。


二、一體化泵站的進水設計原則

(1)引河設計：包括引河底寬、邊坡、底坡、水深等參數的確定。

(2)前池的設計：主要確定前池的寬度、擴散角、長度、底坡、翼墻型式及前池冒水孔、反濾層的尺寸和型式等。

(3)進水池的設計：主要確定進水池的型式、寬度、長度、進水管喇叭口懸空高、淹沒深度、進水池后壁型式和形狀、管口至后壁的距離以及攔污設施等。

三、一體化泵站的出水設計原則

(1)出水型式的確定：根據泵房結構型式和布置要求，確定采用開敞式出水池或壓力水箱。

(2)出水池的設計：確定出水池寬度、深度、長度與銜接段尺寸等。

(3)壓力水箱設計：包括壓力水箱的結構型式、平面尺寸、高度等。

(4)泄水建筑物設計：對排澇或排灌泵站還需考慮泄水建筑物部分的布置和尺寸確定及結構設計。
